Merkez-Şube lokasyonlarındaki Poniva cihazlarımızın IPSEC bağlantısının mevcut olduğunu varsayalım.
Burada;
Merkez Lokal Network 192.168.1.0/24 olduğu varsayılmaktadır.
Şube Lokal Network 192.168.2.0/24 olduğu varsayılmaktadır.
Şube SSL VPN Network 192.168.160.0/24 olduğu varsayılmaktadır.
Aynı zamanda şube lokasyonunda SSL VPN hizmeti aktiftir.
Dışarıdan şubeye SSL VPN kullanarak bağlanan kullanıcıların merkeze erişimlerini sağlamak için Merkez-Şube IPSEC tanımlarına SSL VPN networkünü ya da belirli IP Adreslerini tanımlamamız gerekiyor.
Bunun için Şube tarafında Arayüz ekranında VPN->SSL VPN->Ayarlar menüsüne tıklayalım.

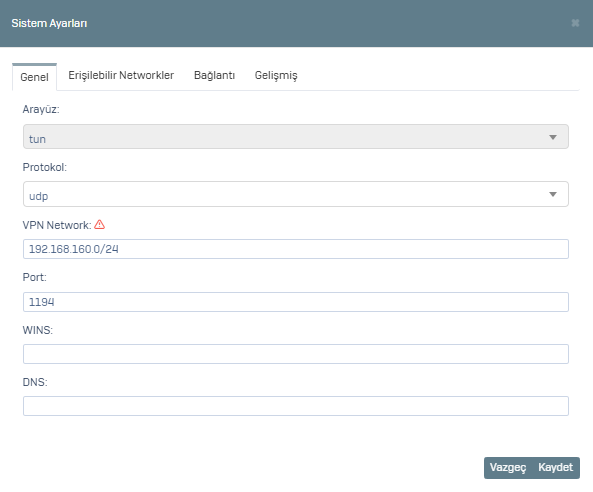

Altta bulunan Sistem Ayarları butonuna tıkladıktan sonra açılan pencerede VPN Network bilgisini not edelim.

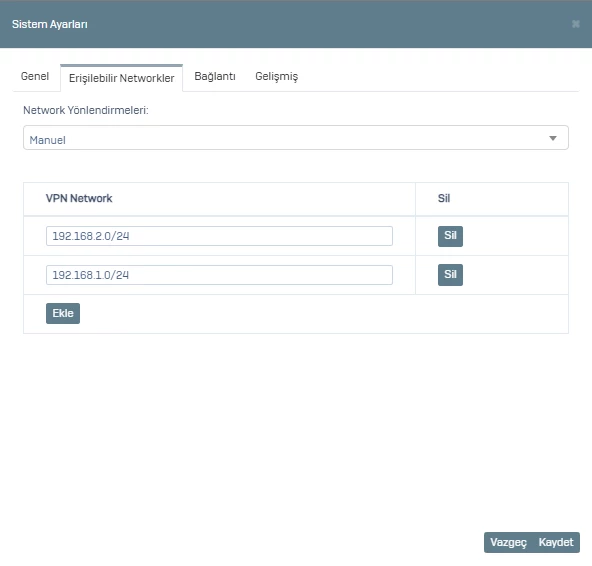

Sonrasında Erişilebilir Networkler sekmesine geçiyoruz.
Burada Network Yönlendirmeleri seçeneğini manuel seçiyoruz, VPN Network bölümüne bu SSL VPN kullanıcılarımızın hangi IP ya da Networklere erişim sağlayacaklarını belirtiyoruz. Örneğin 192.168.2.15/32 diyerek tek bir IP tanımı ya da 192.168.2.0/24 gibi network tanımı yapabilirsiniz. Biz lokal networkümüze ve IPSEC VPN ile merkez Networkümüze erişim sağlamak istiyoruz. 192.168.2.0/24 ve 192.168.1.0/24 yazıyoruz.
Kaydet dedikten sonra VPN->IPSEC menüsüne tıklayalım.

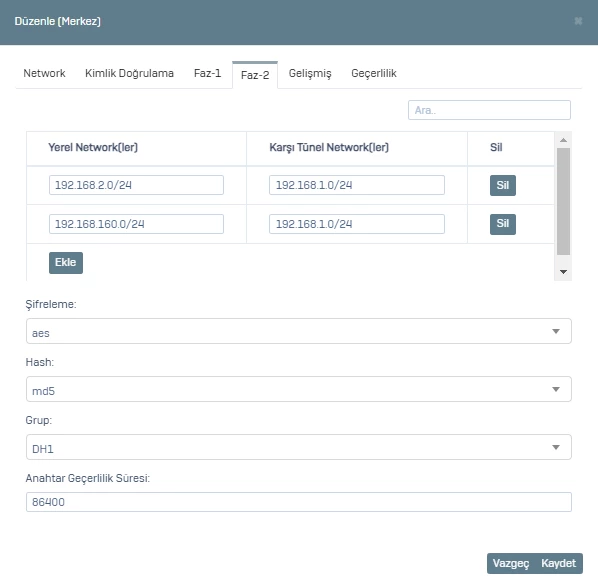

Burada ilgili IPSEC tanımını düzenle diyoruz ve açılan ekranda Faz-2 sekmesine geçiyoruz. Yerel Networkler kendi lokal networkünüzdür. Karşı Tünel Networkler ise karşı merkez/şube tarafındaki lokal networküdür. Hangi lokal networklerinizin karşı lokal networküne erişmesini istiyorsanız görseldeki gibi alt alta eklemeniz gerekmektedir.
Biz SSL VPN networkümüzü de dahil edeceğimiz için ekle diyoruz ve Yerel Network: 192.168.160.0/24 , Karşı Tünel Network: 192.168.1.0/24 şeklinde ekliyoruz.
Kaydet dedikten sonra Şube tarafındaki işlemlerimiz tamamlanmıştır. Şimdi aynı işlemi Merkez cihazın ilgili IPSEC VPN tanımı Faz-2 sekmesine gelerek Yerel Network: 192.168.160.2/24 , Karşı Tünel Network: 192.168.160.0/24 şeklinde eklemeniz gerekmektedir.
Artık şubenin SSL VPN kullanıcıları da Merkez'e IPSEC VPN üzerinden erişim sağlayabilir.
